YM507 7寸人脸识别一体机
产品型号：YM507
产品描述：7寸双目人脸门禁机
一、产品概述
YM507是一款高性能嵌入式双目人脸门禁机，分为闸机安装、壁挂安装和落地安装。产品集成脱机人脸识别、身份核验、黑名单预警、陌生人抓拍、活体检测等功能为一体，采用宽动态高清人脸识别摄像头，在逆光弱光等苛刻环境适应性强，具有识别速度快、准确率高、名单库容量大等特点。可搭配人脸工地实名制管理系统、人脸门禁考勤管理系统、访客管理系统、智慧社区/园区管理平台等应用管理系统使用，完美适用于社区、校园、景区、酒店、商场、企业办公写字楼、公共服务场所、建筑工地等需要进行身份识别和门禁通行控制的复杂应用场景。
二、产品图示

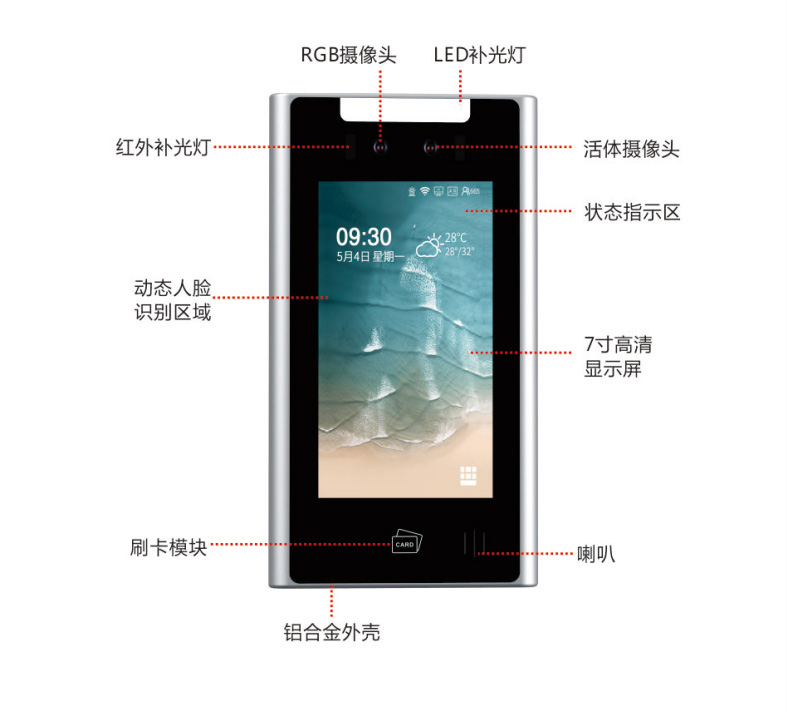

2.1产品说明

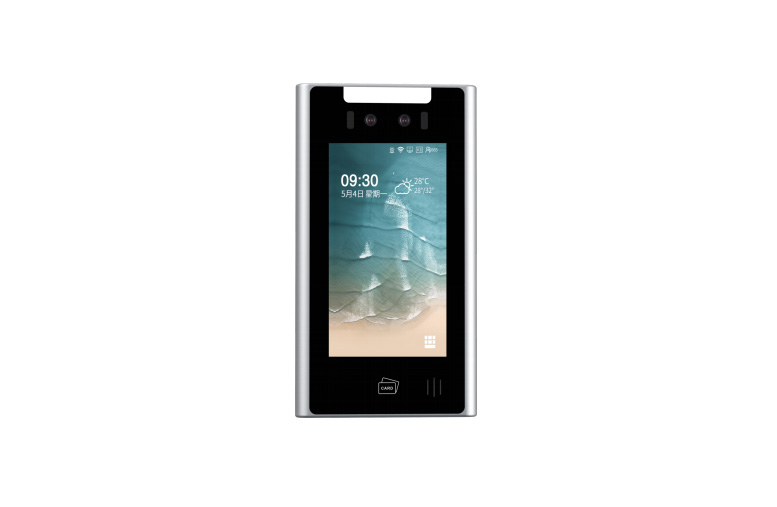

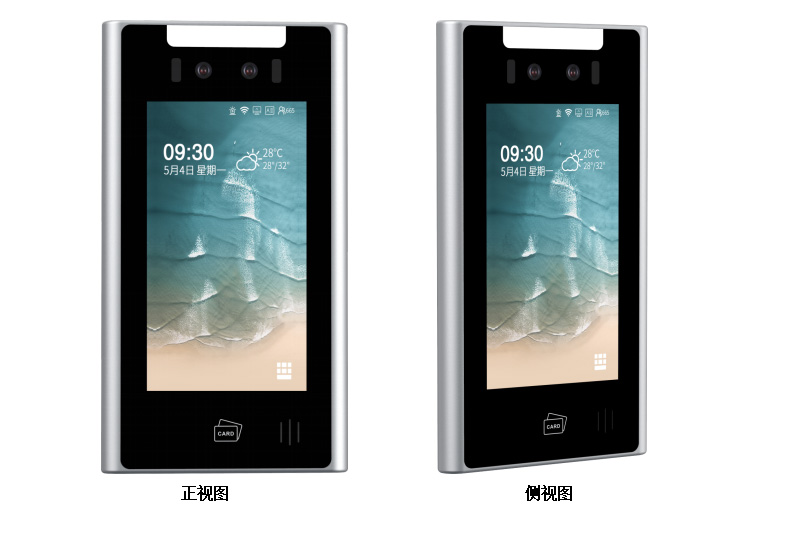

2.2产品写真
2.2.1 YM507L闸机款
2.2.2 YM507B壁挂款

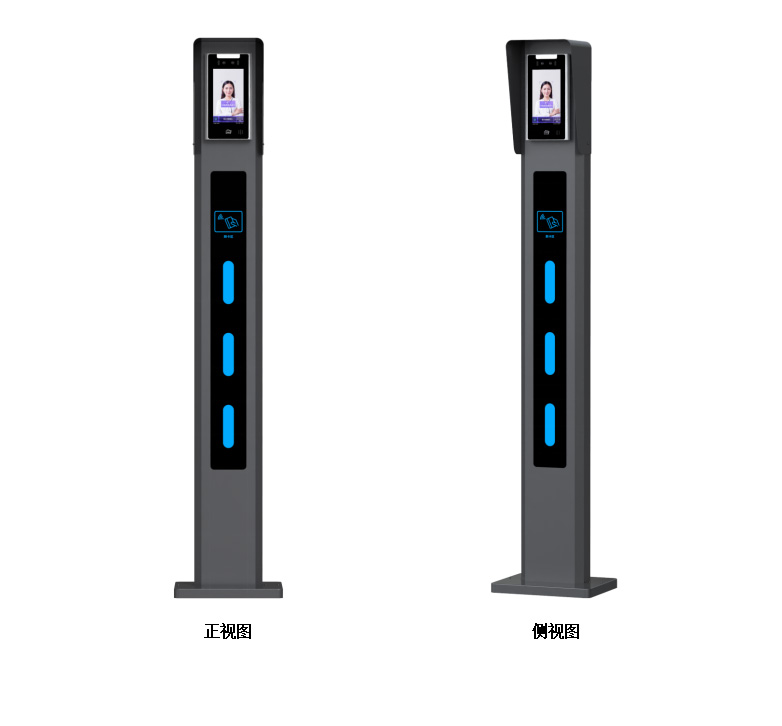

2.2.3 YM507- TM落地款
三、产品特性
- 超薄机身，双侧圆弧设计，整机圆润协调
- 一体化铝合金机身，高精模具铸造，坚固耐用
- 双目200万像素，支持宽动态，适应暗光、顺光、逆光等复杂场景人脸识别
- 支持双目活体检测 ，防止照片/视频攻击，有效制止非法入场
- 支持接入企业微信，采用企业微信管理考勤业务，简单高效
- 支持考勤、门禁和云门禁等应用模式切换；开启考勤模式，可实现人脸识别考勤打卡
- 多凭证鉴权，支持住户⼈脸识别、刷IC/ID卡、密码、微信公众号等多种开门方式，在保证安全的同时让通⾏更便捷
- 支持选配云解证身份证模组，实现人证比对和访客刷身份证登记
- 支持访客现场自助登记、访客直接语音呼叫业主或物业等多种访客管理模式
- 支持自助人脸采集和批量导入名单，名单管理更高效
- 具备待机模式，降低功耗，延长使用年限
- 5W超大名单库，适用场景更广泛
- 高达100000条数据存储（含图片，循环写入）
- 支持本地或云端发布图片广告，运营增值
- 软件支持本地或云端升级，维护简单方便
- 接口丰富开放，支持二次开发对接
四、规格参数
产品型号 | YM507B | YM507L | YM507-TM | |
基 本 参 数 | 安装场景 | 壁挂安装 | 闸机安装 | 落地安装 |
工作温湿度 | -20℃至60℃,<90℃RH | |||
防护等级 | IP55 | |||
整机功耗 | Max.8W | |||
机身尺寸 | 240*132*20mm （长*宽*厚) | 369*132*20mm （长*宽*厚，含闸机支架) | 1542*300*230mm (高*宽*厚，含立柱） | |
机身材质 | 铝合金 | |||
系 统 参 数 | 系统 | 嵌入式Linux | ||
CPU | 高性能嵌入式处理器 | |||
存储 | 内存1GB，数据存储8GB | |||
显示屏 | 7英寸触摸屏，分辨率1024*600 | |||
镜头焦距 | 4.5mm | |||
摄像头 | 双目200W像素，支持宽动态 | |||
麦克风 | 标配 | |||
识 别 性 能 | 识别距离 | 0.3-4m | ||
识别时间 | ≤0.2s | |||
人脸库容量 | 1：N，N≤50000 | |||
准确率 | ≥99.7% | |||
外 围 接 口 | 电源接口 | 1 x DC12V，DC005母头2.1*5.5 | ||
USB接口 | 1 x USB2.0 | |||
继电器输出 | 1 x 开关量输出， 2PIN 3.8间距端子 | |||
网线接口 | 1 x RJ45网口 | |||
韦根输出 | 1 x WG输出 | |||
IO输入 | 1 x 备用IO输入 | |||
五、外形尺寸

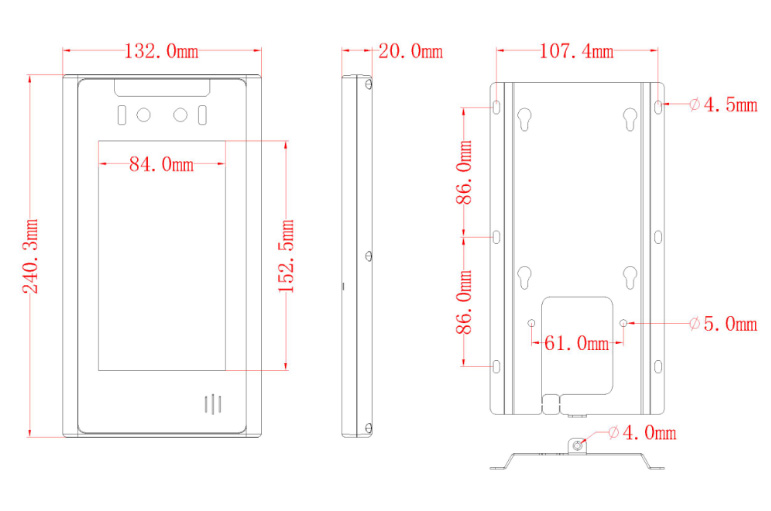

5.1 壁挂款尺寸

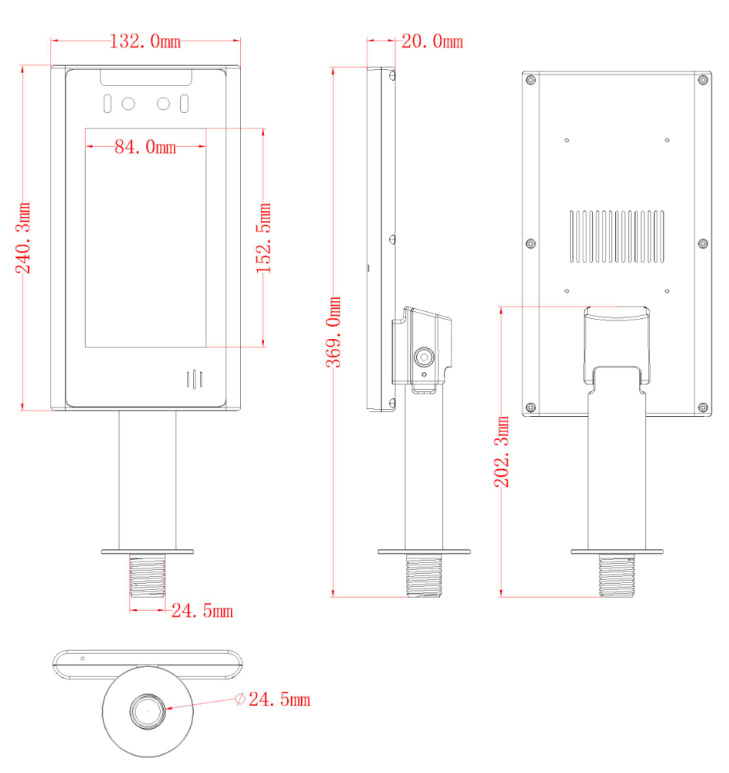

5.2 闸机款尺寸

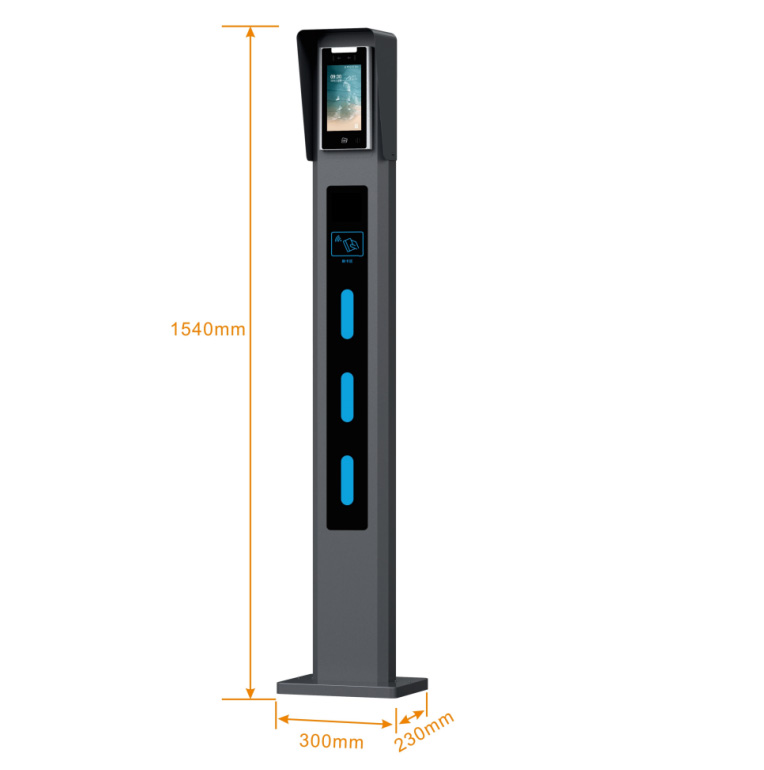

5.3 落地款尺寸
*落地安装需搭配专用款壁挂支架 B1
六、安装接线
6.1闸机款安装示意图

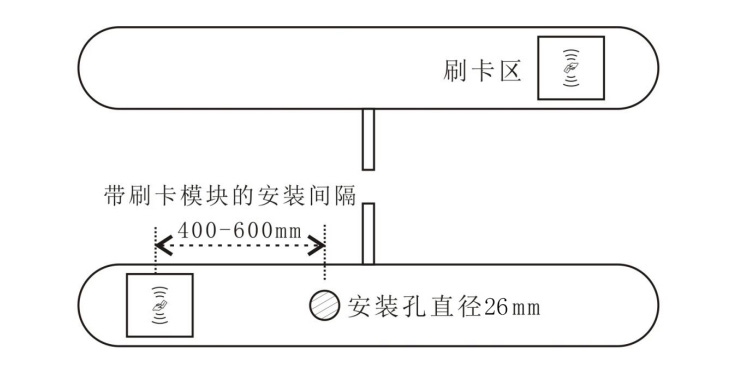

安装前，需综合考虑现场人群高矮、使用环境等因素，选择合适的开孔位置，一般在闸机中间或前侧开孔， 参考开孔位置如下图所示：
当闸机带刷卡(身份证/IC卡/ID卡)模块时，安装人脸终端设备的开孔，应结合闸机高低尽量远离刷卡模块，推荐400mm及以上间隔，确保刷卡时抓拍清晰完整的人脸照片。若无刷卡模块，安装开孔位置无特殊要求。

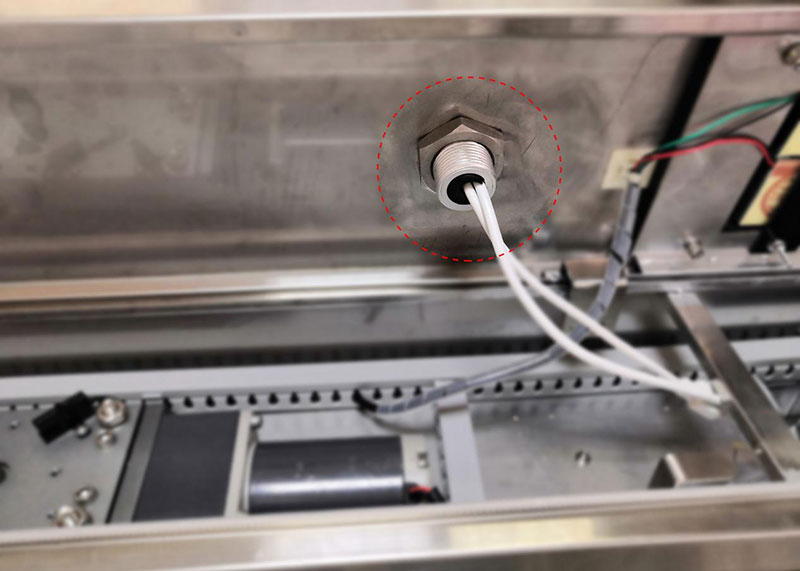

安装时，拧下设备立柱下方的螺母，将线缆从螺母和垫片穿出，取下螺母和垫片（注意：此时不要连接网线、电源线等，避免安装麻烦）。
在闸机下方，将尾线依次穿过垫片、螺母，将螺母对准螺纹拧紧；连接电源、网线。双手扶住立柱，轻轻转动，可调节闸机角度，根据识别效果，将闸机头调整至合适的识别角度。

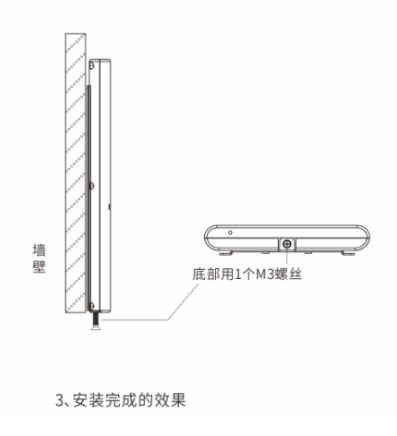

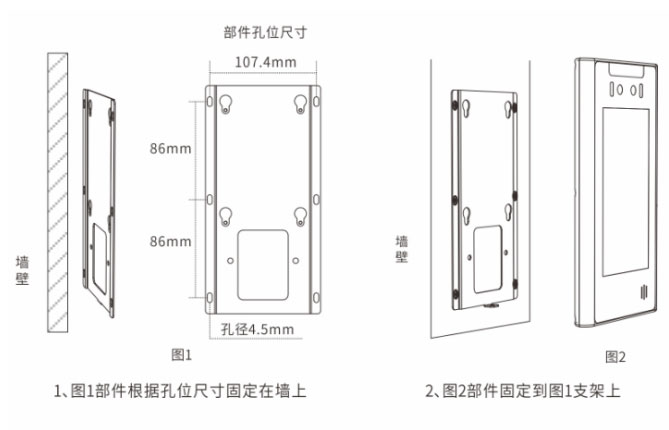

6.2 壁挂款安装示意图
6.3落地款安装示意图
步骤1：在地面安装4个Φ16膨胀螺丝，将落地立柱按照孔位插入。
步骤2：锁紧固定螺丝，并盖上底盖。
落地支架孔位和长宽尺寸如下：

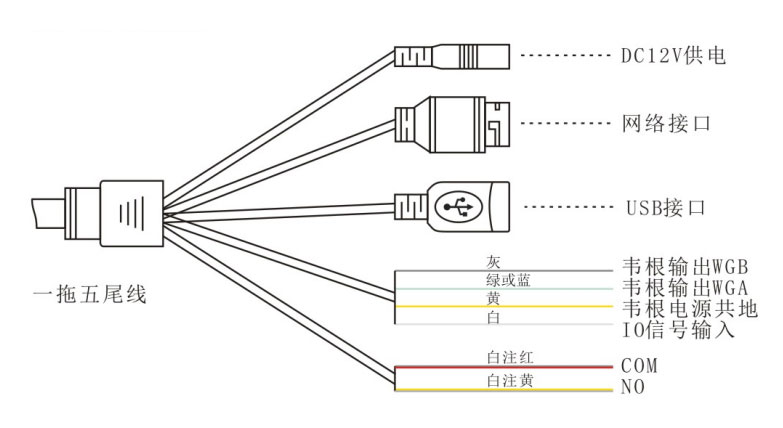

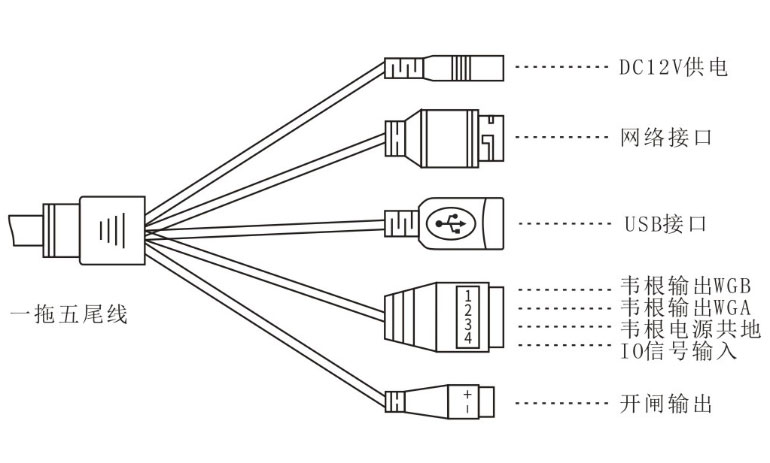

6.4尾线接线说明
6.4.1 立柱款尾线接线图
6.4.2 壁挂款尾线接线图
